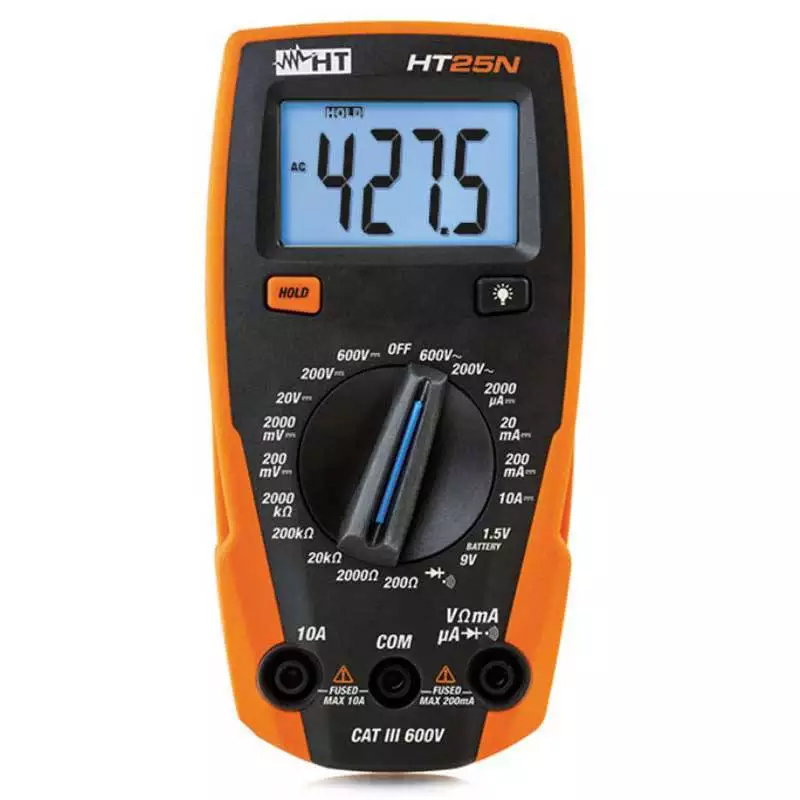

HT HT25N 数字式万用表

一、产品概述

HT25N是一款便携式数字万用表，可用于高达600V交直流电压测试，

高达10A直流电流测试以及电阻、连续性测试、二极管测试和碱性9V和1.5V电池测试。

仪器带有CAT III 600V双重绝缘保护，设计符合IEC/EN61010-1安全标准。

HT25N拥有宽屏背光显示器。仪器每个功能可通过实际量程卡关进行选择。

它还提供数据保持功能保持显示值的可视化。

二、产品功能

1.测量直流电压功能

2.测量交流正弦波电压功能

3.测量直流电流功能

4.测量电阻功能

5.连续性测试功能

6.二极管测试功能

7.9V和1.5V电池测试功能

三、技术参数

3.1技术参数

度表示为 [%读数 + (数字. 位数*分辨率)] 在18°C¸28°C, <75%hr

3.3.1直流电压

量程：200.0mV分辨率：0.1mV度：±(0.7%rdg + 3dgt)输入阻抗：>1MW超载保护：200Vrms

量程：2000mV分辨率：1mV 超载保护：600V DC/AC

量程：20.00V分辨率：0.01V

量程：200.0V分辨率：0.1V度：±(1.0%rdg + 3dgt)

量程：600V分辨率：1V

3.3.2交流电压

量程：200.0V分辨率：0.1V度：±(1.5%rdg + 12dgt)输入阻抗：>1MW超载保护：600V DC/AC

量程：600V分辨率：1V

3.3.3直流电流

量程：2000mA 分辨率：1mA度：±(1.5%rdg + 3dgt)内部降压：200mV

超载保护：Fast fuse 200mA / 600V

量程：20.00mA分辨率：0.01mA

量程：200.0mA分辨率：0.1mA

量程：10.00A 分辨率：0.01A度：±(2.5%rdg + 2dgt)

超载保护：Fast fuse 10A / 600V

3.3.4电阻和连续性测试

量程：200.0W分辨率：0.1W度：±(1.2%rdg + 4dgt)异常报警：<60W

量程：2000W分辨率：1W

量程：20.00kW分辨率：0.01kW

量程：200.0kW分辨率：0.1kW

量程：2000kW分辨率：1kW度：±(1.5%rdg + 2dgt)

超载保护：250Vrms <15sec

3.3.5二极管测试

功能：测试电流：大约1mA开路电压：大约 2.8V

3.3.6电池测试

量程：1.5V分辨率：1mV度：±(1.5%rdg + 3dgt)测试电流：100mA

量程：9V分辨率：10mV测试电流：6mA

3.2参考标准

安全标准: IEC/EN61010-1

电磁兼容: IEC/EN61326-1

绝缘性:双绝缘

污染等级: 2

测量类别: CAT III 600V

可使用高度: 2000m (6561ft)

3.3一般特性

3.3.1机械特性

尺寸 (L x W x H):150x 70 x 48mm (6 x 3 x 2in)

重量 (含电池): 255g;9 ounces

3.3.2电源供应

电池类型: 1x9V battery type NEDA 1604 IEC 6F22

电池电量过低表示: symbol "BAT" is displayed

保险丝: F10A/600V, 5 x 20mm (10Ainput)

F200mA/600V, 5 x 20mm (mAmAinput)

3.3.3显示器

规格: 3½ LCD可读2000次+符号和小数点

3.3.4环境

环境条件

参考温度:18°C¸28°C(64 ± 82°F)

工作温度: 0 ÷ 50°C(32 ÷ 122°F)

相对湿度: <70% hr

存储温度: -20 ÷ 60°C(-4 ÷ 140°F)

存储湿度: <80% hr
