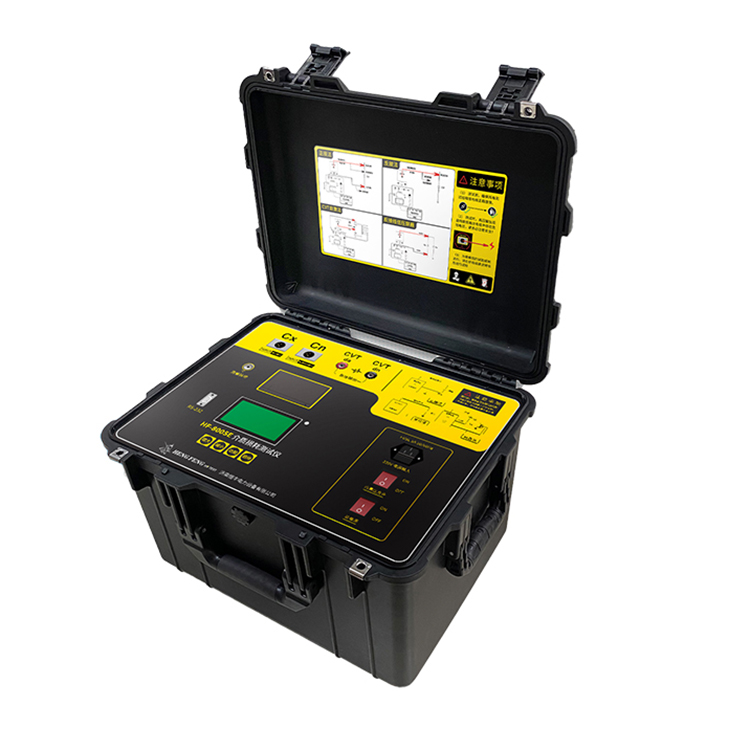

恒丰 HF-8005E 自动抗干扰精密介质损耗测试仪

HF-8005E CVT+反接线低压屏蔽

HF自动抗干扰精密介质损耗测量仪用于现场抗干扰介损测量，或试验室精密介损测量。

仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。

采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。

测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

功能

1）反接线低压屏蔽：CVT最上节电容母线接地不能解开时准确测量介损值和电容量。

2）CVT一键测试：一次性接线可以同时测试出c1，c2的介损值和电容量，自动补偿母线接地和标准电容器的分压影响，无须换线和外接配件

3）正接法：用于测试套管、三端电容的介损值和电容量

4）反接法：用于测试变压器绕组的介损值和电容量

5）PC远程操作：可以连接电脑进行远程操作*可集成到综合高压试验车上

6）多组双变频/45~65Hz 整数定频：采用傅立叶变换数字滤波技术，定频1赫兹步进/多组双变频强干扰下测量数据非常稳定

7）外接拓展功能：可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验。具有外接标准电容器接口，自动跟踪外接试验电源频率40Hz~70Hz，支持工频电源和串联谐振电源做大容量高电压介损试验。

技术参数

确度：Cx:±（读数×1%+1pF）

tgδ:±（读数×1%+0.00040）

抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围：内施高压：3pF～60000pF/10kV60pF～1.2μF/0.5kV

外施高压：3pF～1.5μF/10kV60pF～30μF/0.5kV

分辨率：最高0.001pF，4位有效数字

tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA～5A

内施高压：设定电压范围：0.5～10kV

最大输出电流：200mA

升降压方式：连续平滑调节

电压精度：±(1.5%×读数+10V)

电压分辨率：1V

试验频率：45、50、55、60、65Hz单频45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

频率精度：±0.01Hz

外施高压：正接线时最大试验电流5A/40-70Hz反接线时最大试验电流10kV/1A/40-70Hz

CVT自激法低压输出：输出电压3～50V，输出电流3～30A

测量时间：约30s，与测量方式有关

输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

计算机接口：标准RS232接口

打印机：微型热敏打印机

环境温度：-10℃～50℃

相对湿度：<90%，不结露
